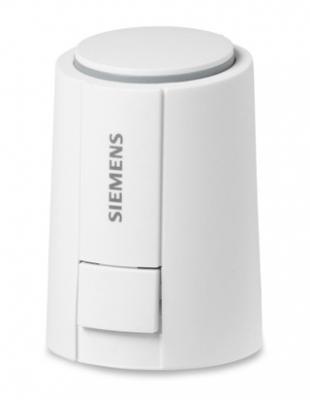

Siemens STP321.40L10

Az STA.. és STP.. termoelektromos szelepmozgatók hangtalan működésűek és karbantartás-mentesek szerelvények.

Amikor a vezérlőjel megérkezik a szelepmozgatóhoz, a fűtőelem hőmérséklete emelkedni kezd, amelynek a hatására tágulóelem kitágul. Ez az elmozdulás továbbítódik a csatlakoztatott szelep tengelyéhez.A szelep egy kb. 1,5 perces előfűtés után kezd kinyitni – ha a fűtőelem hidegen kerülbekapcsolásra (helyiség hőmérséklet), és a maximális nyitottságot kb. újabb 2 perc (AC 230V) vagy 3 perc (AC/DC 24 V) után éri el.A táfeszültség kikapcsolása után, a tágulóelem lehűl és a szelep a mozgató rugójánakhatására zár le.(STP23utódja)

Jellemzői:

• Radiátorszelepekhez, kis szelepekhez, zóna és kombi (PICV) szelepekhez
• ST..321.. ST..326..: Működtető feszültség 230 V AC
• Állítóerő 125 N, 4 mm
• Csatlakozó kábelek 1 m
• Közvetlenül felszerelhetők M30×1,5 mm-es menetes csatlakozáshoz
• IP54 burkolat védettség a készülékháznál
• Jól látható pozíciójelzés 360°-ban
• Táguló elem
• Első nyitási funkció, hogy a szelep felszerelése az NC típusú szelepekre csak kis erőkifejtést igényeljen
• Robusztus felépítés, csendes működés, karbantartást nem igényel
• 2. szennyezési osztály
• ST..321.., ST..326.. 230 V AC, II. védelmi osztály, II. túlfeszültség kategória (2500 V)

Felhasználás:

Belső terekben történő felhasználáshoz

Az alábbi Siemens szelepekhez:

• Radiátorszelepek: VDN.., VEN.., VUN..
• Kis szelepek: VD1..CLC.., VVP47.., VXP47.., VMP47..
• Zónaszelepek: VVI46.., VXI46.. – PICV: VPP46.., VPI46.., VQP46.., VQI46..
• MiniKombiSzelepek (MCV): VPD.., VPE.., VPU

Másik gyártók szelepeihez:

• Közvetlenül felszerelhető: Honeywell/MNG, Heimeier, Herz, Comap, Watts (Cazzaniga), Oventrop –
• Adapterrel felszerelhető

Szelepmozgató működése:

Az STA.. és STP.. termoelektromos szelepmozgatók hangtalan működésűek éskarbantartás-mentesek szerelvények .Amikor a vezérlőjel megérkezik a szelepmozgatóhoz, a fűtőelem hőmérséklete emelkedni kezd, amelynek a hatására tágulóelem kitágul. Ez az elmozdulás továbbítódik a csatlakoztatott szelep tengelyéhez.A szelep egy kb. 1,5 perces előfűtés után kezd kinyitni – ha a fűtőelem hidegen kerülbekapcsolásra (helyiség hőmérséklet), és a maximális nyitottságot kb. újabb 2 perc (AC 230V) vagy 3 perc (AC/DC 24 V) után éri el.A tápfeszültség kikapcsolása után, a tágulóelem lehűl és a szelep a mozgató rugójánakhatására zár le.

Első nyitás funkció:

Az NC változatok rendelkeznek egy Első nyitás funkcióval, amely szállítási állapotban aktiválva van. Az Első nyitás funkció arra szolgál, hogy a mozgatót kis erővel lehessen a szelepre szerelni, és az üzembe helyezés előtt át lehessen öblíteni a rendszert. Az Első nyitásfunkció az első működtetéskor kikapcsol, és a mozgató innentől rendeltetésszerűen nyit és zár.

NC/NO meghatározása:

NC változatok :alaphelyzetben zárt

A szelepmozgató felszerelése után a szelep alaphelyzetben zárva van. Amikor feszültséget kapcsolunk a mozgatóra, akkor a működtető szára visszahúzódik, és a szelep kinyit.A szelep állapota feszültség mentesmozgatónál: zárva

NO változatok :alaphelyzetben nyitott

A mozgató felszerelése után a szelep alaphelyzetben nyitva van. Amikor feszültséget kapcsolunk az mozgatóra, a működtető szára kitolódik, és a szeleplezáródik.A szelep állapota feszültség mentesmozgatónál: nyitva

A megrendelés és a tényleges szállítás közötti gyártó által meghatározott áremelést sajnos nem tudjuk átvállalni még előleggel kifizetett termékek esetében sem! Amennyiben a termék árában lényeges változás történik, érkezéskor szállítás előtt felajánljuk a módosított árat, melyet lehetőség van elfogadni, vagy elállni a rendeléstől

A szelepmozgató tengelyének mozgását és az aktuális helyzetét a sárga löketjelző mutatja. A sárga rész jelzi:

• A szelepmozgató tengelye ki van tolódva.
• NC szelep zárva van.
• NO szelep nyitva van.

Műszaki adatok:

Futásidő:210s

Állítóerő:110N

Névleges szelepszár elmozdulás:max4,5mm

Menet:M30x1,5mm
