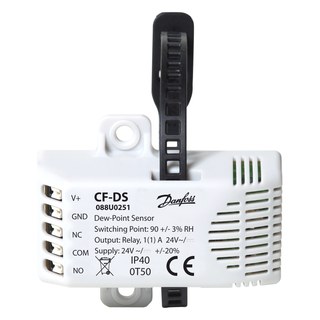

Danfoss CF-DS harmatpont-érzékelő padlóhűtéshez, Icon2 rendszerhez, 24 V

Danfoss CF-DS harmatpont-érzékelő padlóhűtéshez, Icon2 rendszerhez, 24 V (088U0251)

A Danfoss CF-DS harmatpont-érzékelő a padlóhűtési rendszerek páralecsapódás elleni védelmére szolgál. Az előremenő csőre pántolva a levegő relatív páratartalmát a cső hőmérsékletéhez viszonyítva méri, és a Danfoss Icon2 fő vezérlővel együttműködve megelőzi a kondenzációt.

Működés

Az érzékelőt az osztó-gyűjtő előremenő csövére kell pántolni, és a Danfoss Icon2 fő vezérlő PWR3 (24 V DC) bemenetére kell csatlakoztatni. Ha a relatív páratartalom eléri a 90%-ot, az érzékelő jelet küld a fő vezérlőnek, amely lezárja az osztó-gyűjtő köreit és leállítja a keringtető szivattyút.

Állapotjelzés

A piros LED folyamatos fénye a 90% RH alatti normál üzemet jelzi, villogása páralecsapódás veszélyére figyelmeztet. A kimenet potenciálmentes, váltóérintkezős relé.

Főbb jellemzők

• Páralecsapódás elleni védelem padlóhűtésnél
• HC 105 páratartalom-érzékelő, 10–100% RH mérési tartomány
• Gyors reakció: felületi hőmérséklet-változásra t90 < 3 perc, páratartalom-változásra t90 < 25 s
• Potenciálmentes, váltóérintkezős relékimenet
• LED-es állapotjelzés
• Csőre pántolható, max. Ø 50 mm-es csőre
• Égésgátló polikarbonát (PC) ház

Műszaki adatok

• Gyári cikkszám: 088U0251
• Kapcsolási pont (20 °C-on): 90 ± 3% RH
• Kapcsolási hiszterézis: 5% RH
• Mérési tartomány: 10–100% RH
• Tápfeszültség: 24 V AC/DC ± 20%
• Áramfelvétel 24 V DC-n: < 3 mA
• Relékimenet terhelhetősége: max. 24 V AC/DC, 1 A
• Elektromos csatlakozás: 5 pólusú rugós sorkapocs, max. 1,5 mm²
• Védettség: IP40
• Üzemi hőmérséklet: 0–50 °C
• Tárolási hőmérséklet: −20–70 °C
• Méret (H × M × Sz): 63 × 54 × 23 mm
• Nettó tömeg: 0,053 kg
• EAN: 5702425081897

A kép csupán illusztráció!
