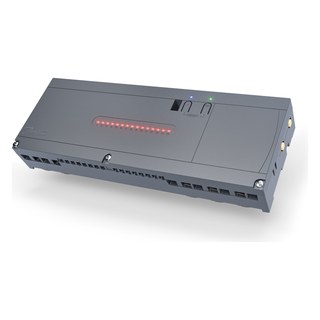

Danfoss Icon2 MC Basic padlófűtés központi vezérlő, 15 csatornás, 230 V

Danfoss Icon2 MC Basic padlófűtés központi vezérlő, 15 csatornás, 230 V (088U2100)

A Danfoss Icon2 MC központi (fő) vezérlő a padlófűtési és -hűtési rendszerek helyiségenkénti szabályozásának középpontja: konfigurálja és összekapcsolja a rendszert. Vezetékes, vezeték nélküli vagy vegyes rendszerként is kiépíthető, telepítése az üzembe helyezési alkalmazással egyszerű.

Automatikus beszabályozás

Az automatikus kiegyensúlyozás (PWM+) a helyiségek tényleges igénye alapján végzi a rendszer hidraulikai beszabályozását, így nincs szükség az osztó-gyűjtő előbeállítására. Be-ki szabályozás is választható, az állítóművek NC és NO kivitelben is használhatók.

Kimenetek és bővíthetőség

A vezérlő 230 V-os, védőföldelt kimenettel rendelkezik a keringtető szivattyú számára, állandó 230 V-os kimenettel egyéb feladatokhoz, valamint potenciálmentes relékimenettel a hőigény jelzésére. Egy rendszerben legfeljebb 4 fő vezérlő alkalmazható; a Basic változat a hűtésátkapcsolást 2 csöves rendszerben támogatja.

Okosotthon-integráció

iOS és Android eszközökről történő vezérléshez Danfoss Ally Gateway vagy kompatibilis Zigbee átjáró szükséges. A 24 V-os vezetékes termosztátok tápvezetékes kommunikációval csatlakoznak, a vezeték nélküliek 2,4 GHz-en.

Főbb jellemzők

• Automatikus hidraulikai beszabályozás (PWM+)
• Vezetékes és vezeték nélküli termosztátok egy rendszerben
• NC/NO állítómű-működtetés
• Szivattyúkimenet, állandó 230 V-os kimenet, hőigény-relé
• Akár 4 fő vezérlő egy rendszerben
• Hűtésátkapcsolás 2 csöves rendszerben (Basic változat)
• Külső érzékelő- és kapcsolóbemenetek (PT1000, IN1, IN2)
• Harmatpont-érzékelő (CF-DS) csatlakoztatható a PWR3 24 V DC kimenetre

Műszaki adatok

• Gyári cikkszám: 088U2100
• Tápfeszültség: 220–240 V AC, 50/60 Hz (földelt csatlakozóhoz)
• Állítómű-kimenetek: 15 db, kimenetenként max. 1 állítómű, max. 2 W
• Állítóművek feszültsége: 230 V (24 V opcionális átalakító modullal)
• Termosztátok max. száma: 15
• Termosztátok tápfeszültsége: 24 V DC
• Relékimenet: potenciálmentes, max. 2 A
• PWR1 kimenet: max. 100 W; PWR2 kimenet: állandó 230 V, max. 50 W
• Max. vezetékhossz a 24 V-os termosztátig: 100 m (2 × 2 × 0,6 mm² STP/UTP), 150 m (2 × 0,5 mm²), 200 m (≥ 2 × 0,75 mm²)
• Belső biztosíték: 2,5 A
• Rádiófrekvencia: 2,4 GHz, < 100 mW
• Védettség: IP20, II. érintésvédelmi osztály földelőkapoccsal
• Üzemi környezeti hőmérséklet: 0–50 °C
• Méret (Sz × Ma × Mé): 330 × 120 × 54 mm
• Nettó tömeg: 0,934 kg
• EAN: 5715162299982

A kép csupán illusztráció!
