TERRALUX Hi-Master V 13+HS10 hidro modul

A TERRALUX Hi-Master V 13 monoblokkos levegő–víz hőszivattyú (13,45 kW, 3 fázis, Wi-Fi) a HS10 hidraulikus modullal együtt komplett megoldást kínál fűtéshez, hűtéshez és a használati melegvíz előállításához. A rendszer előnye, hogy a hőszivattyú magas hatásfokkal működik, környezetbarát R290 hűtőközeggel, míg a HS10 modul tartalmazza a szükséges hidraulikai elemeket, aminek köszönhetően a telepítés gyors és egyszerű. Ez a kombináció ideális választás családi házak és kisebb épületek számára, ahol a megbízhatóság, a kényelem és az energiahatékonyság kiemelt fontosságú.

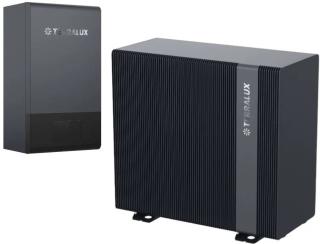

A kép csupán illusztráció!

TERRALUX Hi-Master V 13 – Főbb jellemzők

• 13,45 kW fűtési teljesítmény, monoblokk kivitel
• R290 hűtőközeg (alacsony GWP), környezetbarát és energiahatékony működés
• 3 fázisú tápellátás (380–415 V / 50 Hz)
• Beépített Wi-Fi / APP / IoT vezérlés
• Max. előremenő vízhőmérséklet: 75 °C (radiátoros rendszerekhez is alkalmas)
• Működési tartomány: −25 °C … +43 °C
• SCOP (átlagos klíma): A+++ (35 °C) / A++ (55 °C)
• Csendes üzem: 38–39 dB(A) hangnyomás 1 m-en; 59 dB(A) hangteljesítmény
• Mitsubishi Rotary kompresszor, Wilo/DC keringetőszivattyú
• Lemezes víz- és lamellás levegő hőcserélő, DC axiálventilátor
• 7″ IPS érintőkijelző (1024×600), IPX4 védelem
• Kompakt méret, gyors telepítés, nincs külön beltéri egység

TERRALUX Hi-Master V 13 – Műszaki adatok

• Névleges fűtőteljesítmény: 13,45 kW
• COP (7 °C/35 °C): 5,0 / 3,1
• SCOP (EN14825, átlagos klíma): 5,05 / 3,80 → A+++ / A++
• Hűtési teljesítmény (35 °C, víz 12/7 °C): 3,27–9,13 kW
• EER: 4,34–3,06
• HMV fűtőteljesítmény (20/15 °C → 55 °C): 13,45 kW; COP: 4,32
• Max. teljesítményfelvétel (kW): 5,8
• Max. áramfelvétel: 8,25 A
• Előremenő vízhőmérséklet max.: 75 °C
• Működési hőmérséklet: −25 °C … +43 °C
• Tápellátás: 380–415 V / 50 Hz (3 fázis)
• Névleges víztömegáram: 2,20 m³/h
• Vízcsatlakozás: G1 1/4″
• Hűtőközeg: R290
• Keringető szivattyú: Wilo/DC
• Kompresszor: Mitsubishi / Rotary
• Kijelző: 7″ IPS (1024×600)
• Védettség: IPX4; Érintésvédelem: I. osztály
• Méret (Sz×Mé×Ma): 1377 × 557 × 1021 mm
• Nettó tömeg: 190 kg

HS10 hidraulikus modul – Főbb jellemzők

• Előre szerelt, kompakt hidraulikai állomás a hőszivattyú mellé
• Gyors és egyszerű bekötés: fűtés/hűtés/HMV kör integráció
• Alacsony zaj: 30 dB(A) 1 m-en
• Max. előremenő vízhőmérséklet: 75 °C
• IPX1 védelem, I. érintésvédelmi osztály
• Kis helyigény, szervizbarát felépítés

HS10 – Műszaki adatok

• Tápellátás: 380–415 V / 50 Hz (3 fázis)
• Max. fűtőteljesítmény: 9 kW
• Max. fűtési áram: 13,7 A
• Max. előremenő vízhőmérséklet: 75 °C
• Víz IN/OUT csatlakozás: G1 1/4″
• HMV IN/OUT csatlakozás: G1″
• Fűtés/hűtés IN/OUT: G1″
• Hangnyomásszint 1 m-en: 30 dB(A)
• Méret (Sz×Mé×Ma): 418 × 310 × 750 mm
• Vízállóság: IPX1; Érintésvédelem: I. osztály
• Beépített víztartály: nincs

Szett előnyei

• Komplett megoldás: hőszivattyú + hidraulikus modul egyben
• Gyorsabb telepítés és kevesebb szerelési hiba
• Magas szezonális hatásfok (A+++), alacsony üzemeltetési költség
• Távoli felügyelet és vezérlés (Wi-Fi/APP/IoT)
• Radiátoros és felületfűtési rendszerekhez is alkalmas

(A termék mérete miatt a szállítási költség: 25 000 Ft)

• Hőszivattyúk

  A hőszivattyús fűtés sokkal hatékonyabb mint a tisztán elektromos fűtések , de jelentős megtakarítást érhetünk el a gázfűtéshez képest is.

  A hőszivattyús készülékek hűtő-fűtő elven működnek és ez a legfontosabb különbség az elektromos fűtésekhez képest, annak ellenére hogy a hőszivattyút sokan az elektromos fűtésekhez sorolják.

  A gázfűtés és az elektromos fűtések hatásfoka sosem lehet 100% feletti, hiszen a gázfűtésnél a gázban levő energia távozik az égéstermékkel. Az elektromos ellenállásokon alapuló megoldások már képesek a közel 100%-os hatásfokkal működni de nem képesek a befektetett energiánál több hőenergiát juttatni. A hőszivattyú viszont igen.



• A hőszivattyú működése

  A hőszivattyú a felhasznált áramot nem arra fordítja hogy felmelegítse a levegőt, hanem ogy az egyik helyről egy általunk kiválasztott másik helyre szivattyúzza a hőenergiát. A hagyományos fűtési módokhoz képest hőszivattyúval és klímával harmad,-negyed annyival kevesebb energiát kell felhasználni.

  Pl: 1m3 levegőt 1,2-1,3 KJ energiával lehet 1°C -kal felmelegíteni. Ha mi ezt az energiát nem elő akarjuk állítani, hanem  át akarjuk szivattyúzni egyik helyről a másikra, akkor az 0,3-0,4 KJ energiába kerül jelenleg.

  • A gáz felmelegszik mert a keringető gázt a kompresszor összenyomja.
  • A felmegedett gáz átadjá a hőenegriát a víznek/levegőnek egy hőcserélőben
  • A nagy nyomású gáz a hőcserélőben lehűl így lecsapodik, folyékonnyá válik
  • A folyékony hűtőközeget elvezetik egy nyomáscsökkentőn így elveszíti a nyomás nagy részét ennek eredményeképpen lehűl.
  • Egy hőcserélőbe bekerülve lehűti környezetét, felmelegszik illetve elpárolog az alacsony nyomású,hideg folyadék
  bezár
• A hőszivattyú hatásfoka

  A hőszivattyúknak a hatásfokát COP-ben, hűtésnél EER-ben adják meg.

  COP:az az arányszám ami 1Kwh energia átszivattyúzásához szükséges.

  Ez a szám nagyban függ az időjárástól ezért a SCOP, SEER a szezonális éves szinten mutatja meg.

  Minél alacsonyabb a külső hőmérséklet és minél melegebb hőmérsékletű vizet szeretnénk előállítani annál jobban csökken a hőszivattyú hatékonysága



  bezár
• Levegő-víz hőszivattyú rendszerek

  A levegő víz hőszivattyúkat gyorsan és egyszerűen telepíthetőek hűtésre, fűtésre és melegvíz előállítására.

  A levegő-víz hőszivattyú egy hőcserélőn keresztül a közvetítő közeget hűti vagy fűti nem közbetlenül a levegőt.

  A levegő -víz hőszvattyúk ahogy a nevében is benne van az energia nagy részét a levegőből nyerik. A magas hőtartalmú levegőből nyeri ki az energiát.

  • Monoblokkos levegő-víz hőszivattyú

  A levegő-víz hőszivattyú lehet monoblokkos rendszerű, ahol a teljes rendszer egy berendezésbe kerül. Ez egy olyan egység, mely a külső levegőből kinyert hőt közvetlenül a keringtetett víznek adja át. A monoblokk rendszerú hőszivattyú egyblokkos rendszer amely azt jelenti a hőszivattyú minden alkatrésze a melegvíz-tárolón kívül egy külső hőszivattyú egységben található.A monboblokk rendszerre csatlakoztathatnak radiátorokat de akár padlófűtést is. A monoblokk hőszivattyús rendszereket hívhatjuk kompakt kültéri egységnek is hiszen nem az épületben helyezik el.

  • Split (különválasztott) levegő-víz hőszivattyú

  A SPLIT hőszivattyú a nevében szereplően egy osztott hőszivattyú, ahol a hőszivattyú rendszer áll egy kültéri és egy beltéri egységből, amelyet össze kell csöveznie az F-gáz vizsgás szakembernek , amely klímatechnikai csövezésben fog a hűtőközeg áramlani a két egység között, egy egész rendszert kiépítve

  bezár
• Geotermikus hőszivattyú rendszerek

  A geotermikus hőszivattyú  a földből nyert hőenergiát hasznosítja. A talajszondák segítségével nyerik ki a földből ezt továbbítva a rendszerbe ahol fűtésre célra illetve melegvíz előállításra lehet használni.

  A talajszonda (geotermikus hőszonda) egy függőlegesen a talajba telepített eszköz, amely 50-200 m mélyről szállítja a felszínre a földhőt.

  Az adott talajszondás hőszivattyú rendszerhez szükséges talajszondák számát a talajminőség mellett a kinyerni kívánt hőenergia határozza meg.

  A talajszondás hőszivattyú rendszer környezetbarát, hosszú távon költséghatékony megoldást kínál az energiafelhasználásban.

  Méterenként kb. 50 W teljesítménnyel lehet számolni talajszerkezettől függően - természetesen magasabb bekerülési költségen


  Mivel nyáron aktív vagy passzív módon helyiséghűtésre használhatók, a talajszondák különösen komfortosak.

  bezár
• HMV hőszivattyú

  A HMV hőszivattyú a melegvíz előállításra a kinti a hőt használja így rendkívül hatékony napkollektoros rendszerrel összekötve még kedvezőbb. A nyári, tavaszi időszakban a napenergia segítségével képes a használati melegvíz előállításra.

  A HMV hőszivattyú nagy részében a levegőből vonja ki az energiát így kínál környezetbarát megoldást használóinak,kisebb százalékben az elektromos áramot használja működéséhez.
